3D-Drucker – Professionelles Gehäuse mit Filtersystem bauen

4.6
(368)

Druckbare Komponenten mit W2 Filaments

Die Planung und Konstruktion eines eigenen DIY-Projekts ist ein kompliziertes Unterfangen. Entweder gibt es immer wieder Änderungen an der Konstruktion selbst oder aber man verkalkuliert sich bei der Komponentenauswahl. Während der Konstruktionsphase haben wir immer wieder Änderungen vorgenommen und waren irgendwann gezwungen mit selbstgedruckten Teilen fortzufahren. Mit dem richtigen Filament lassen sich nämlich viele Komponenten im Handumdrehen herstellen. Der Einfachheit halber wurden alle Bauteile mit Tinkercad online erstellt. Die Objekte werden dabei aus einfachen Primitiven zusammengesetzt. Ebenfalls kostenlos ist die Software Fusion360, aber nur für den privaten Gebrauch.

Zu den gedruckten Komponenten zählen Abdeckkappen für die MISUMI 40x40mm Aluminium-Konstruktionsprofile, Hammernutsteine, kompakte Plattenhalter, Gehäuse für das Netzteil sowie für die Frischluft- und Filteranlage, Türgriffe und Gehäuse für die Überwachungs- und Steuerungseinheit.

W2filaments_21

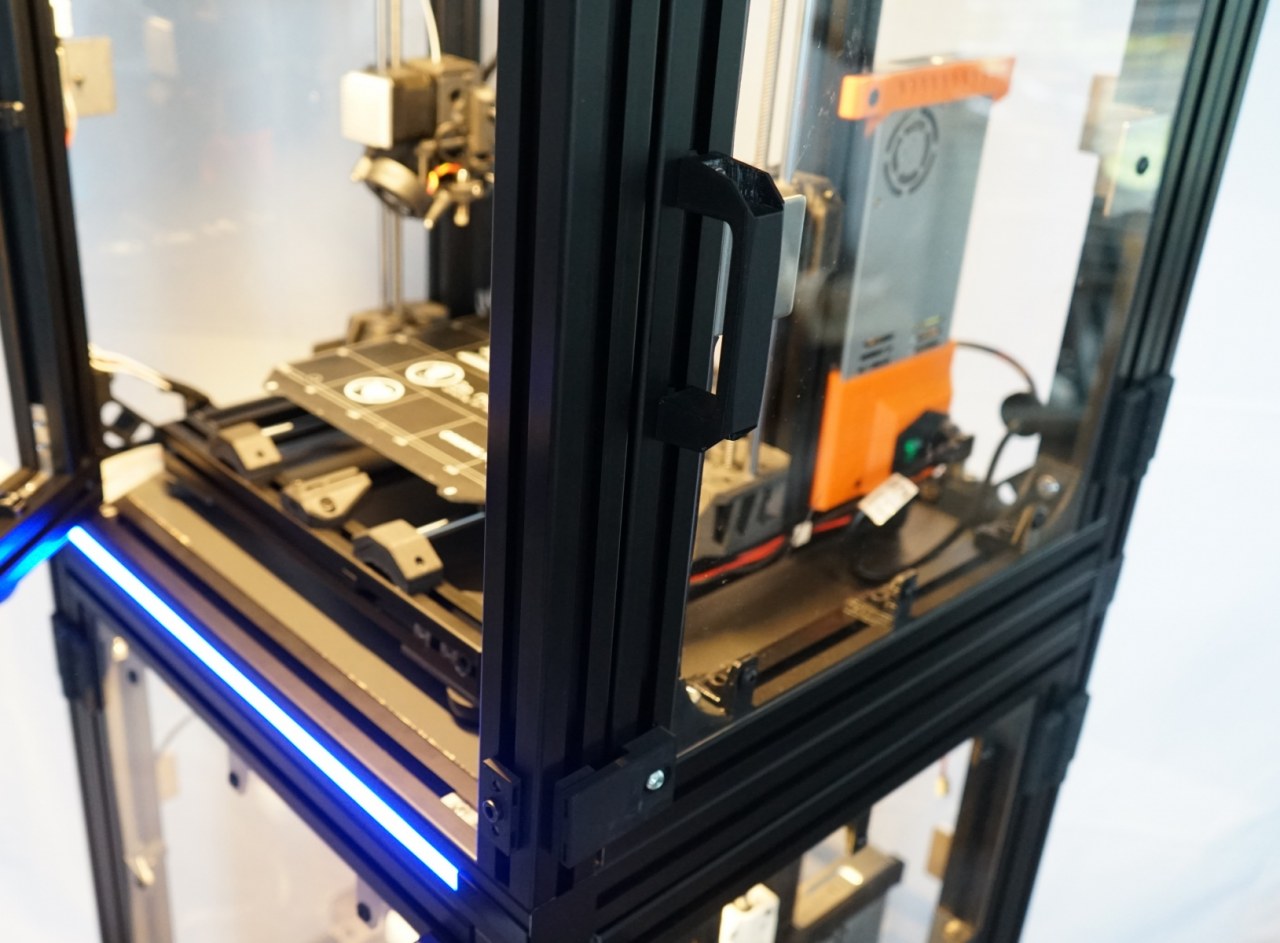

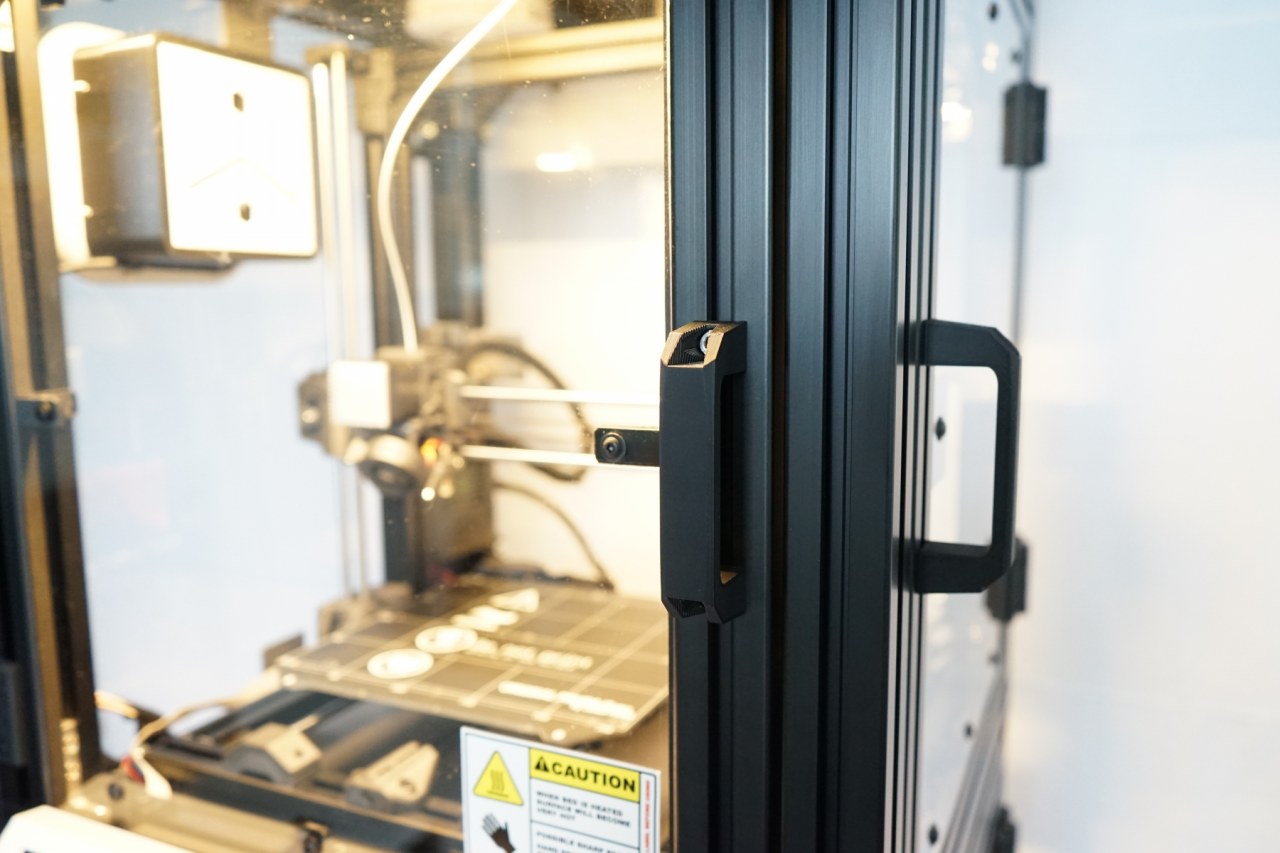

Türgriff für MISUMI Aluprofile 4040 mit W2 filaments ABS HI gedruckt

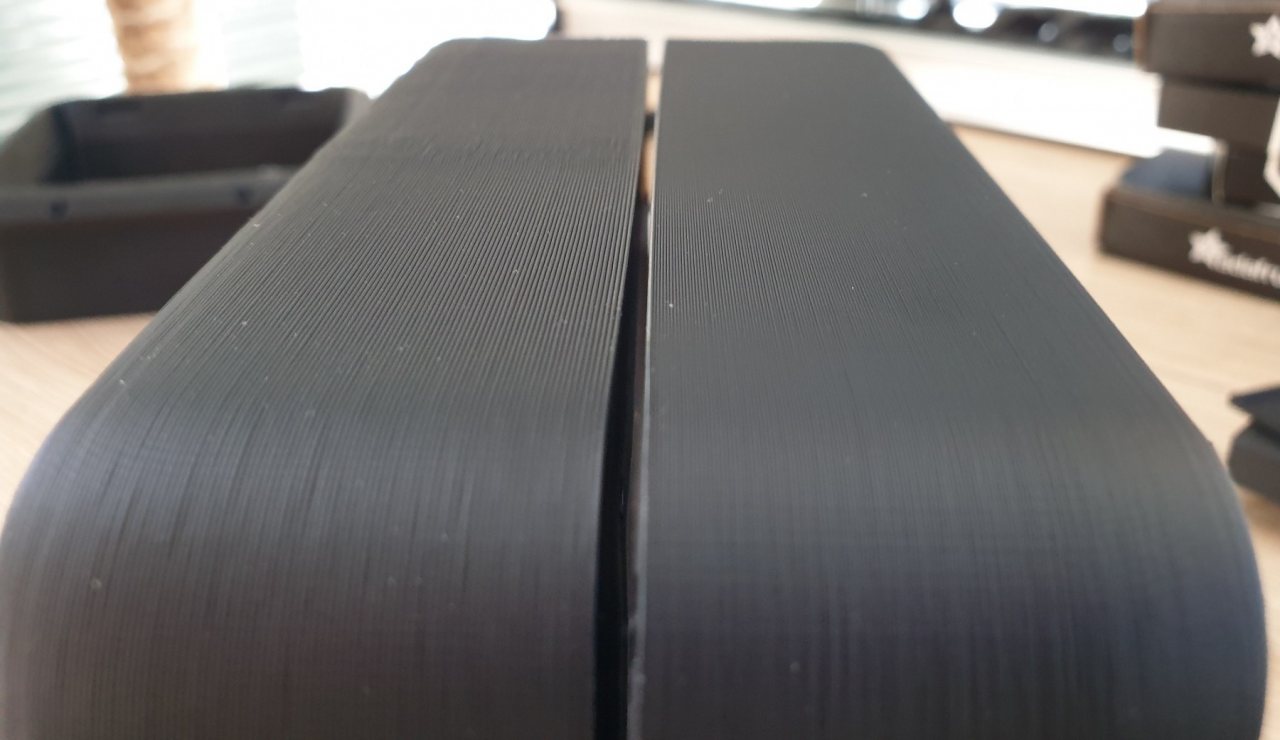

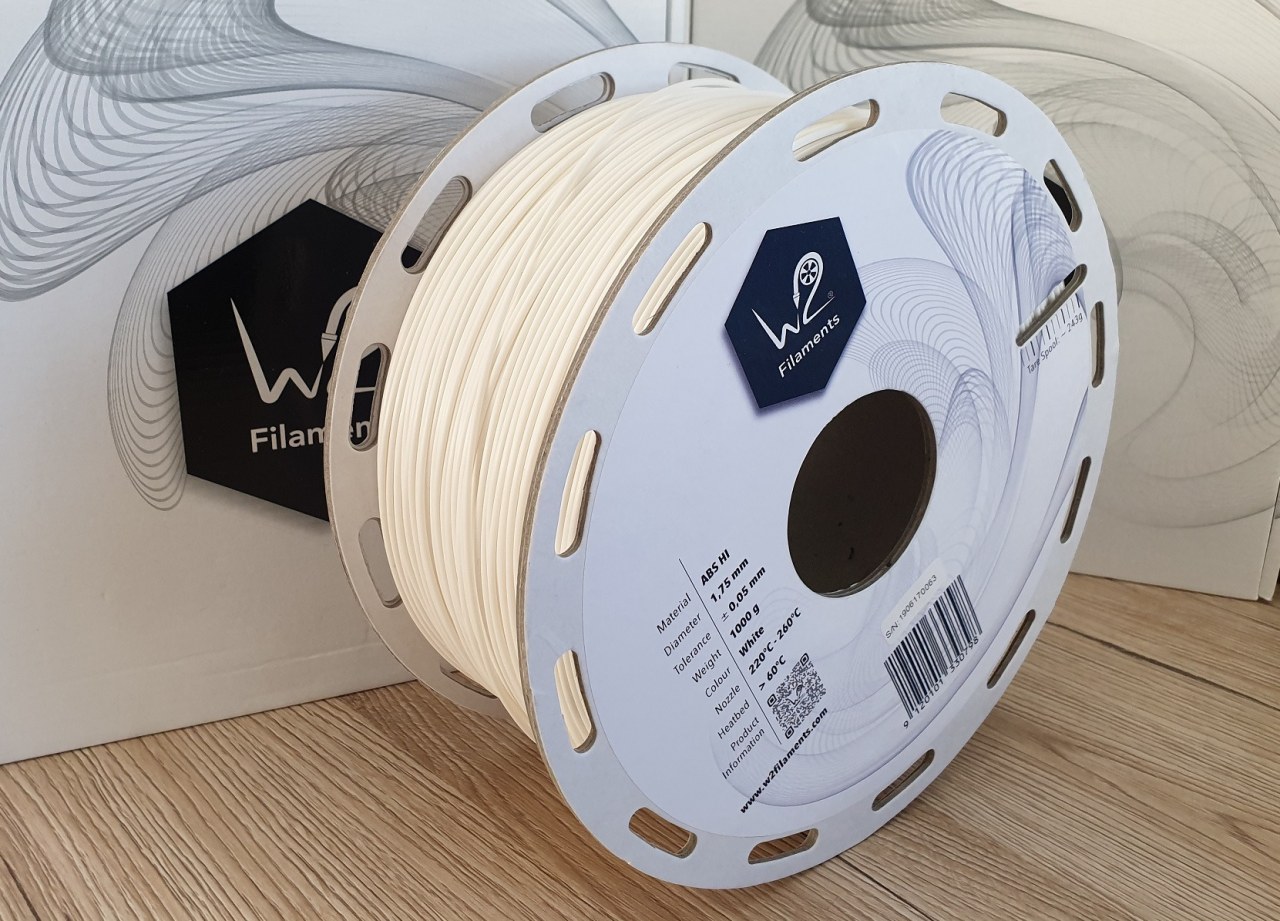

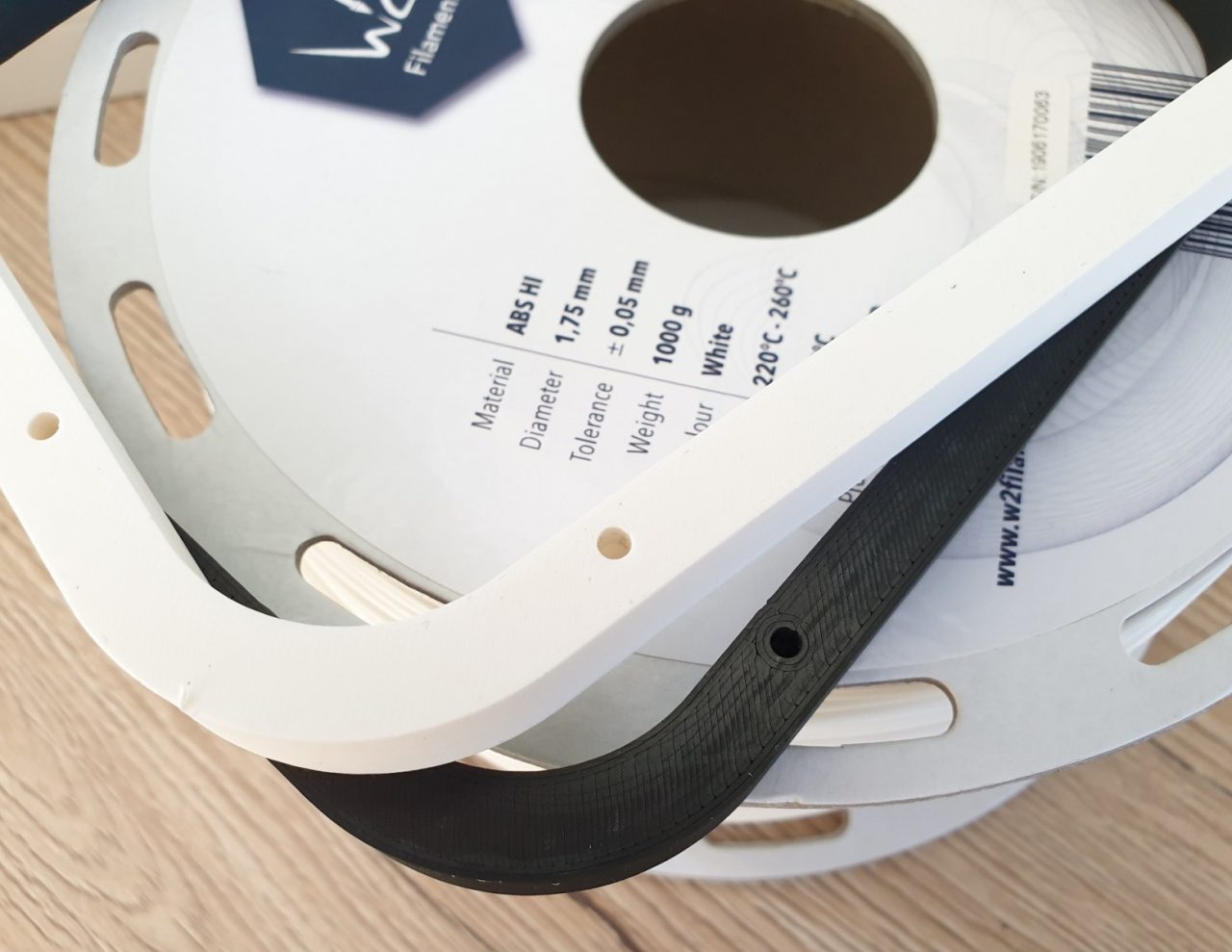

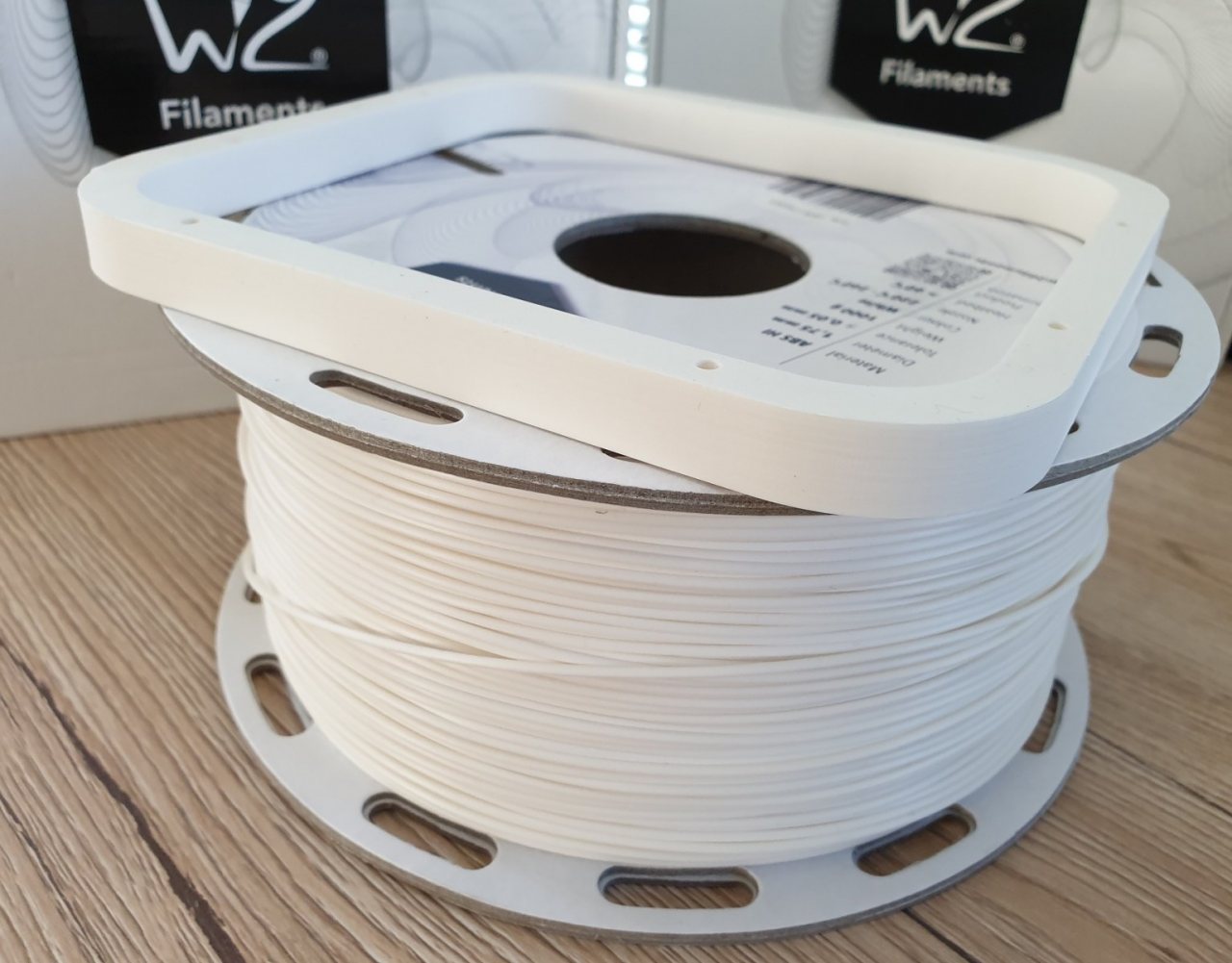

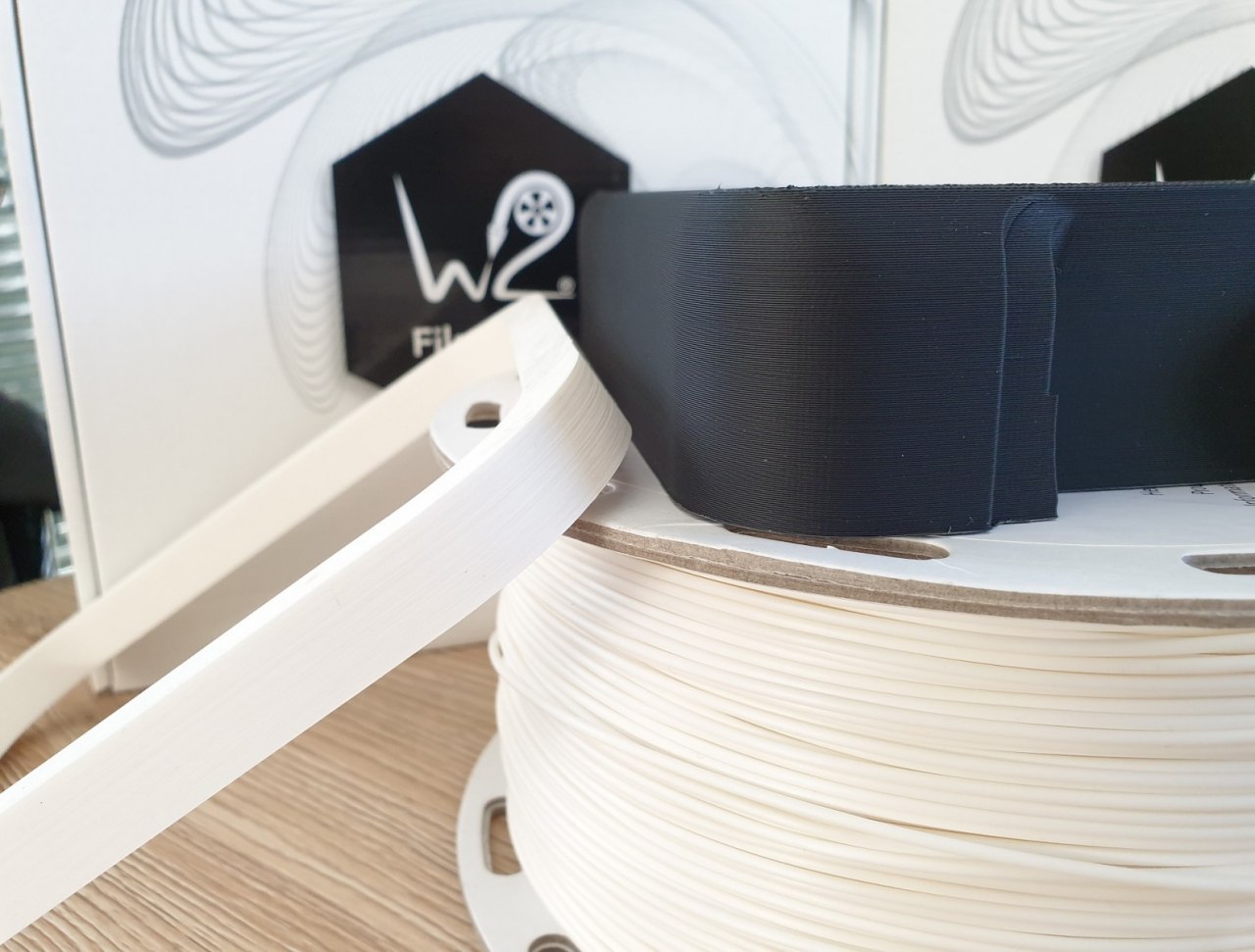

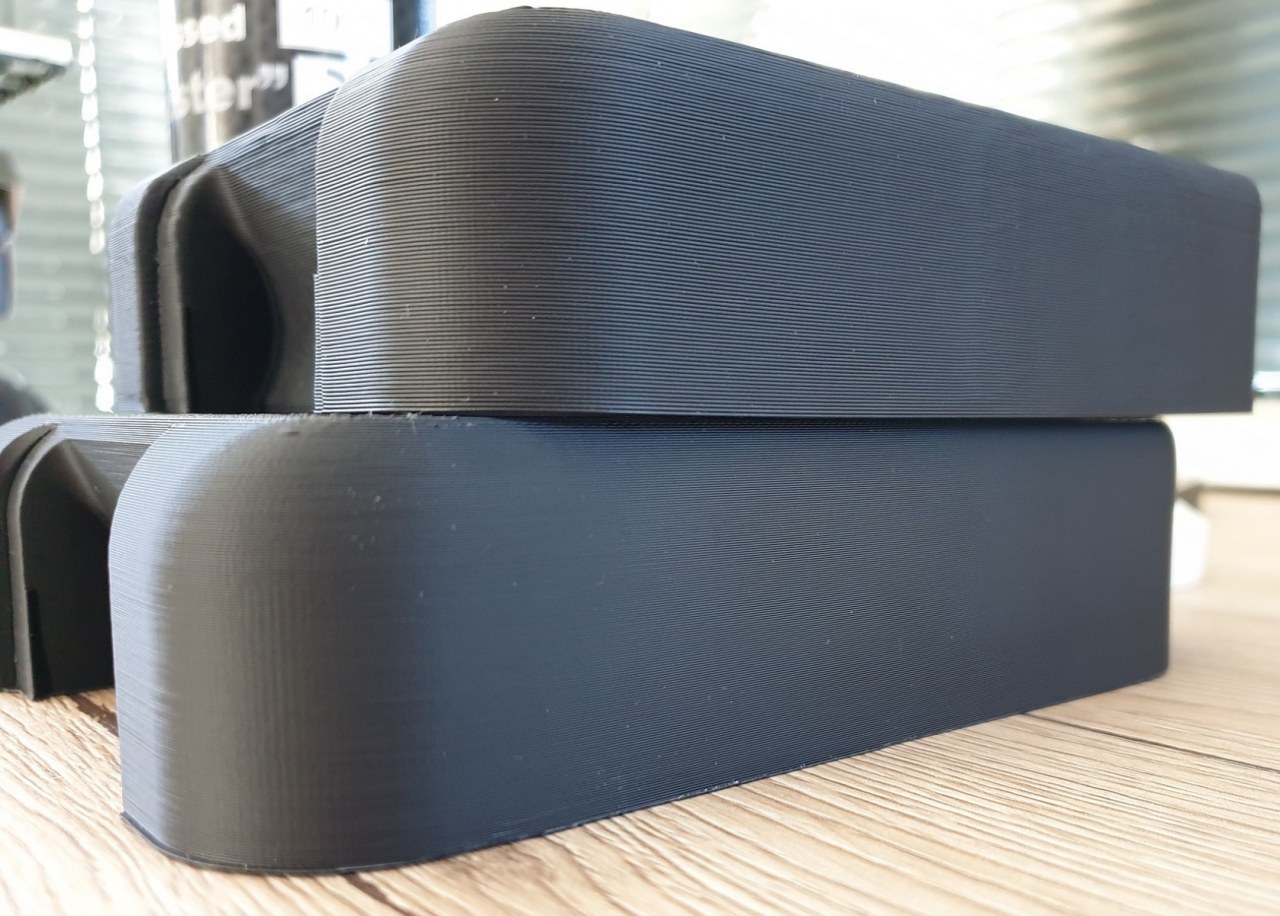

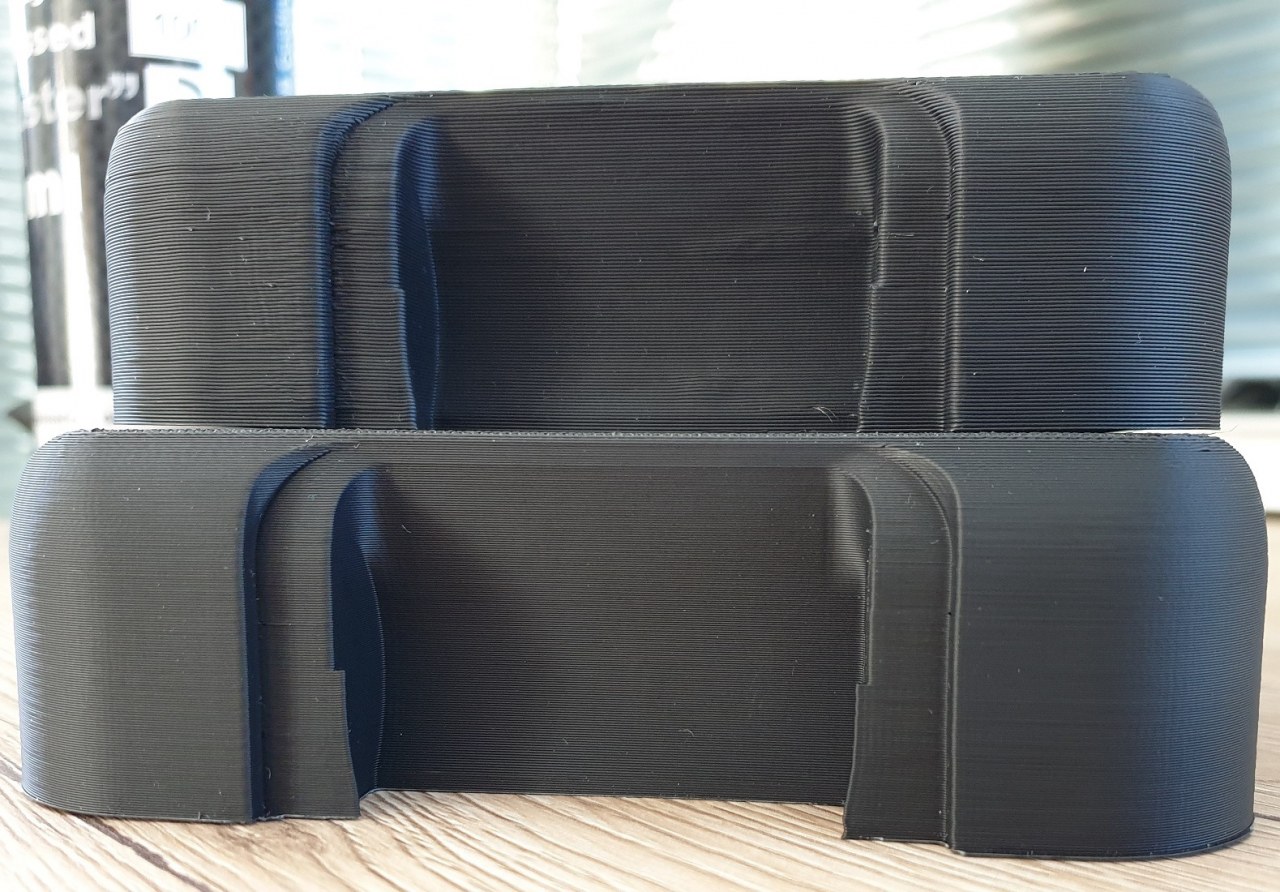

Mit dem ABS HI von W2 Filaments wurden unter anderem die Gehäuse für die Filteranlage gedruckt. Das hochwertige Filament ist sauber gewickelt und weist so gut wie keine Abweichungen im Filamentdurchmesser auf. Das Material lässt sich bei einer Drucktemperatur von 255°C sehr gut verarbeiten und liefert ein gleichmäßiges Druckbild mit einer konsistenten Farbe. Die Schichthaftung ist ebenfalls ausgezeichnet und stellt andere namenhafte Hersteller in den Schatten. Ein geschlossener Bauraum wird empfohlen, da beim Abkühlen der Objekte verschiedene Kräfte auf das Material einwirken können, die von Warping bis hin zu einer Schrumpfung führen. Der Temperaturunterschied von Druckbett und Druckdüse sollte so gering wie möglich gehalten werden. Auch sollte das Material nach dem Druck langsam abkühlen, um Risse und Verzug zu vermeiden. Insgesamt lässt sich das ABS HI von W2 Filaments sehr einfach verarbeiten und überrascht auf Anhieb mit ausgezeichneten Druckergebnissen.

W2filaments_19

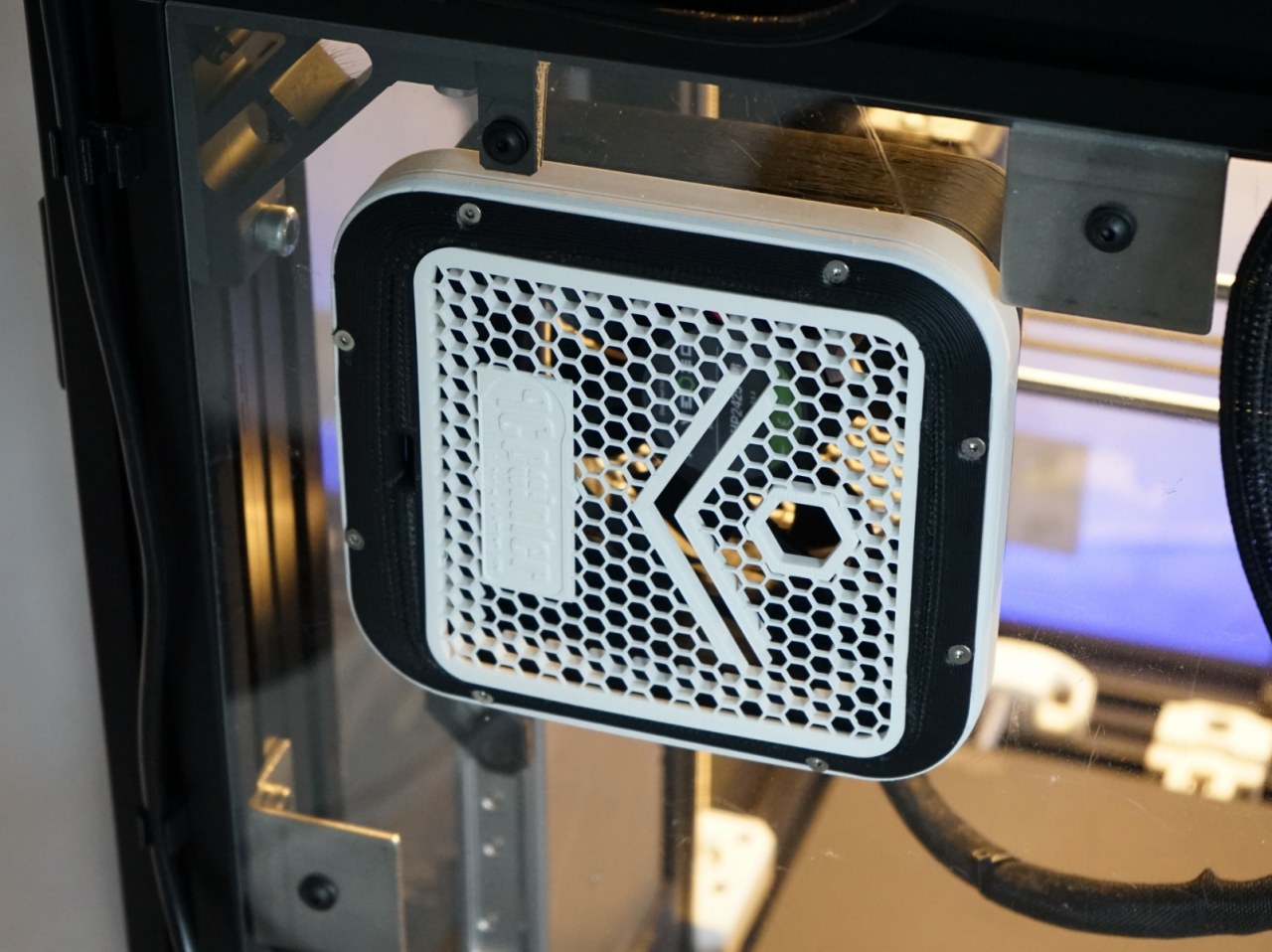

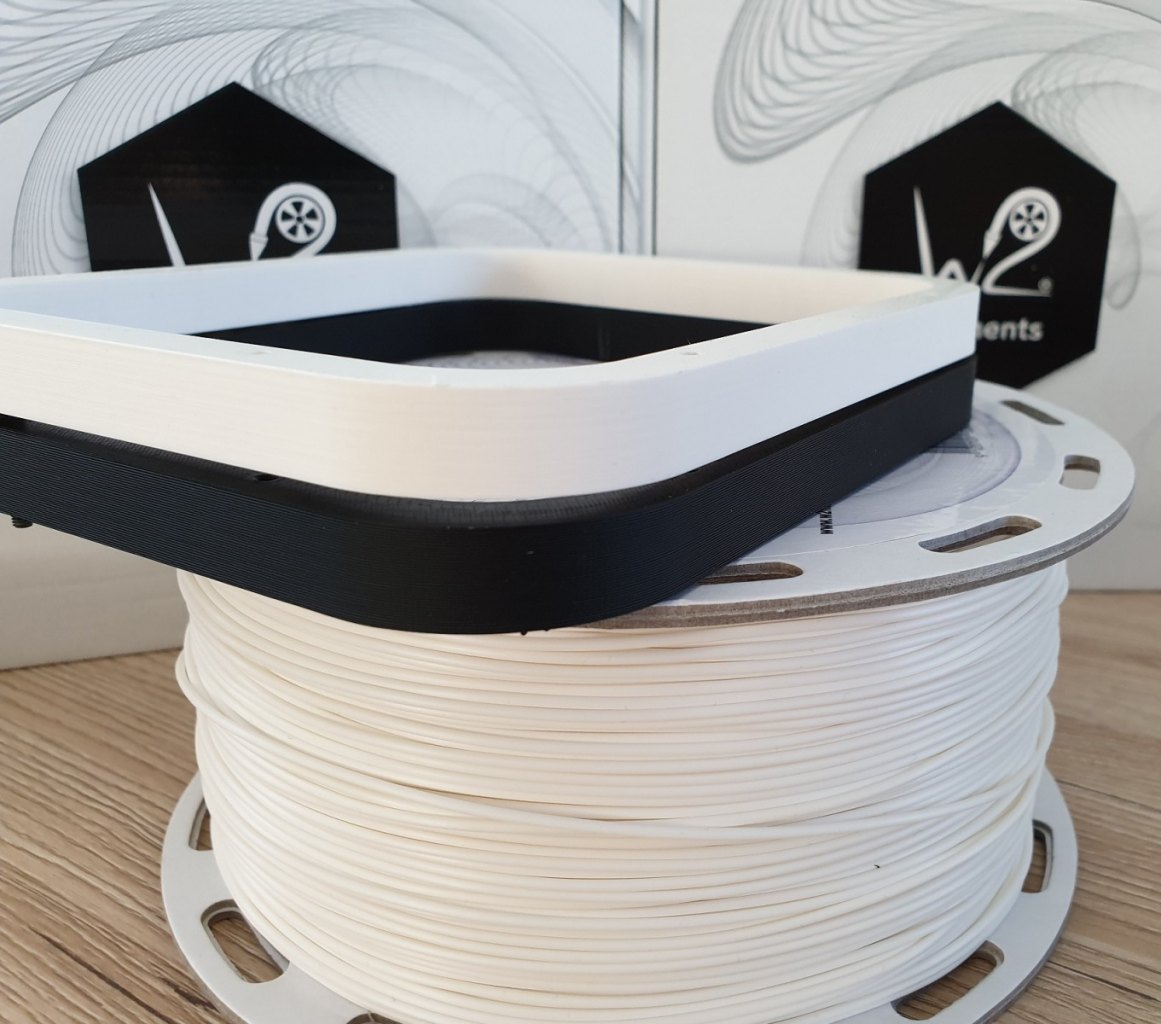

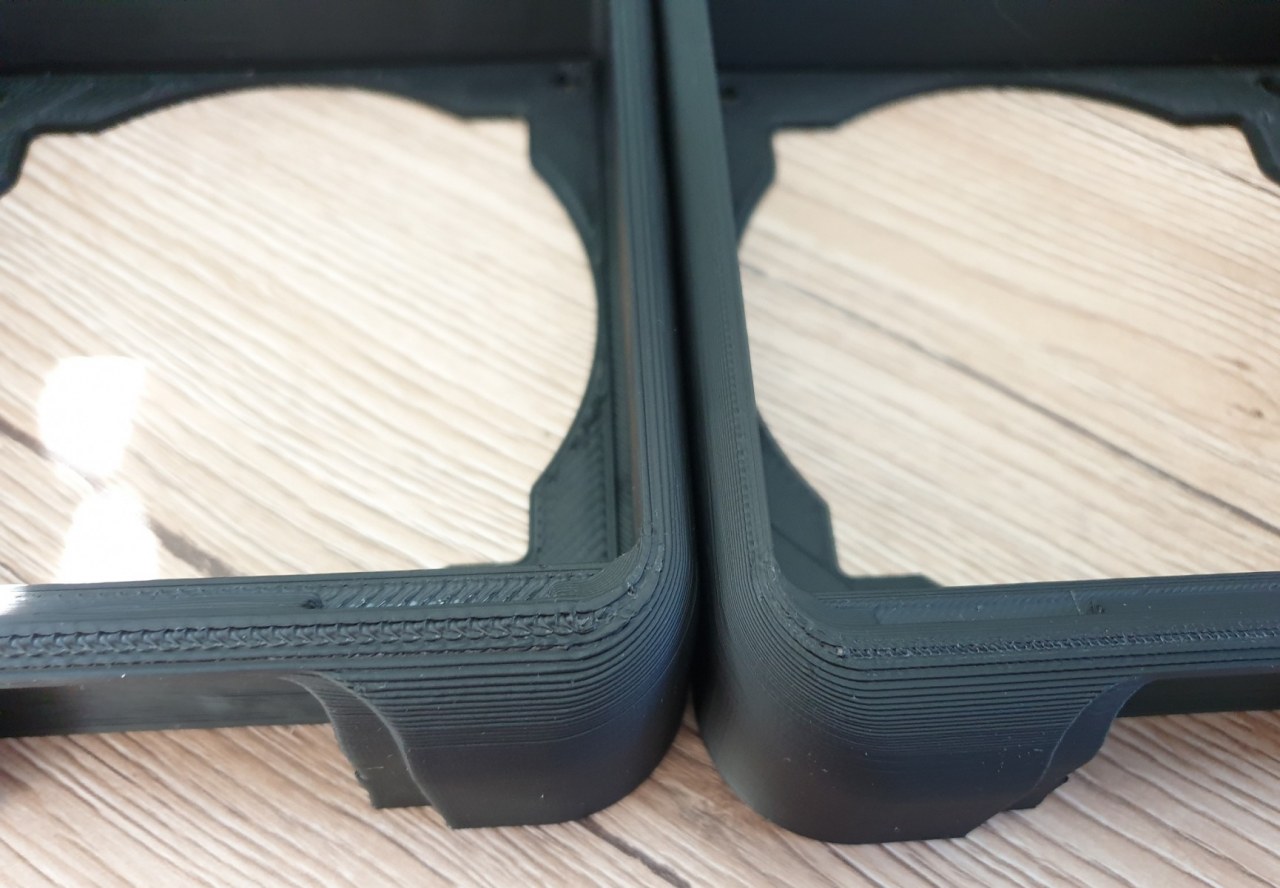

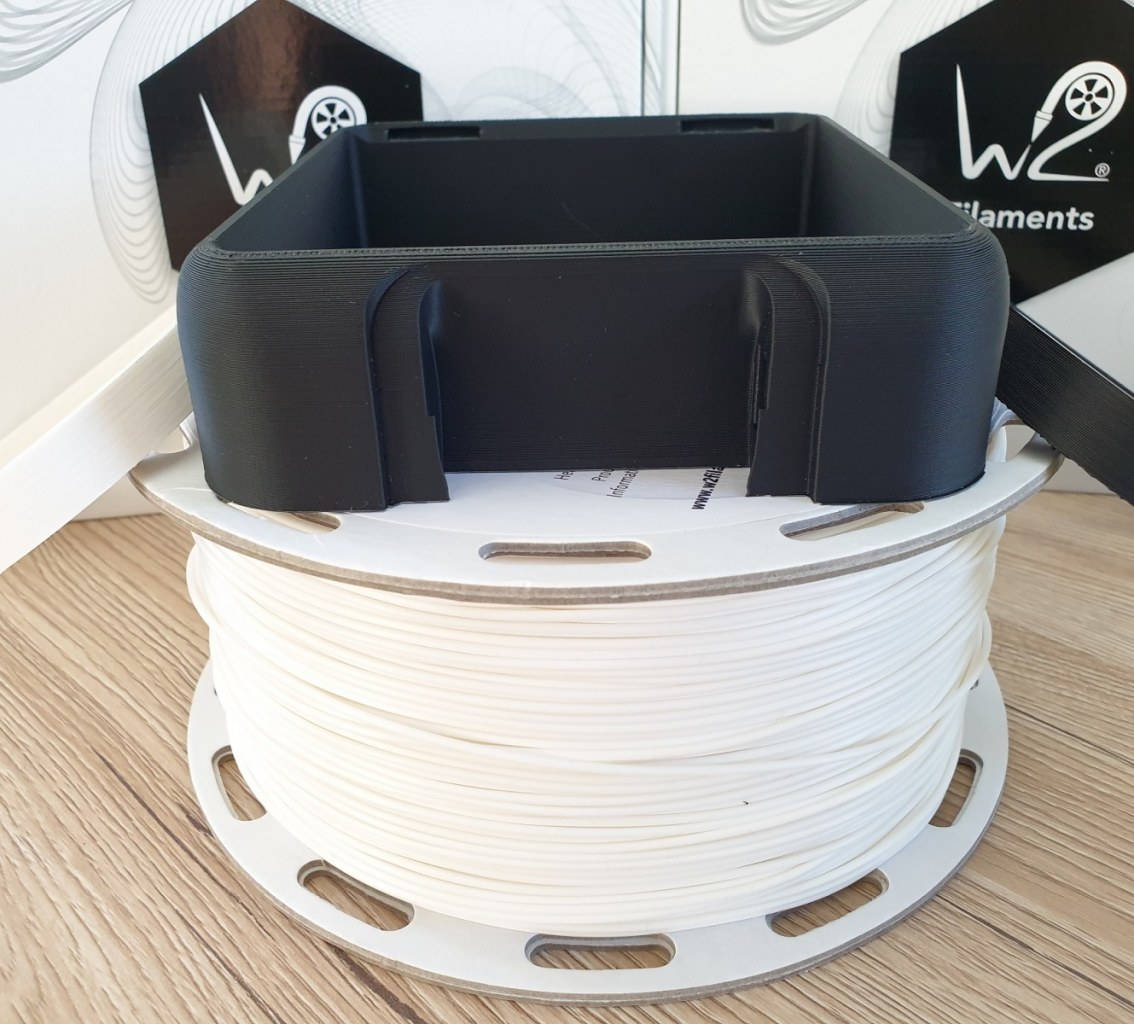

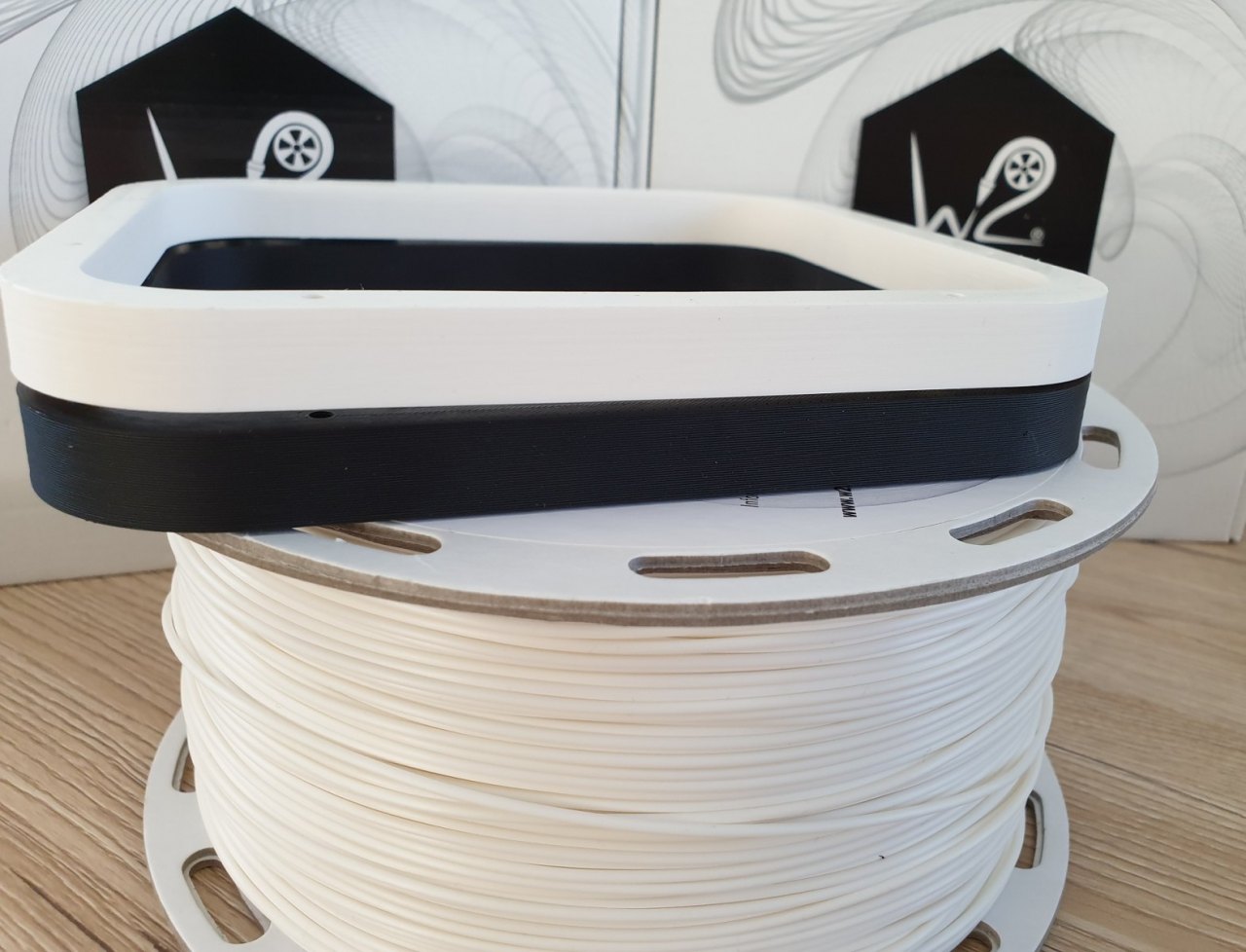

Alveo3D-Filtergehäuse mit W2 filaments ABS HI gedruckt

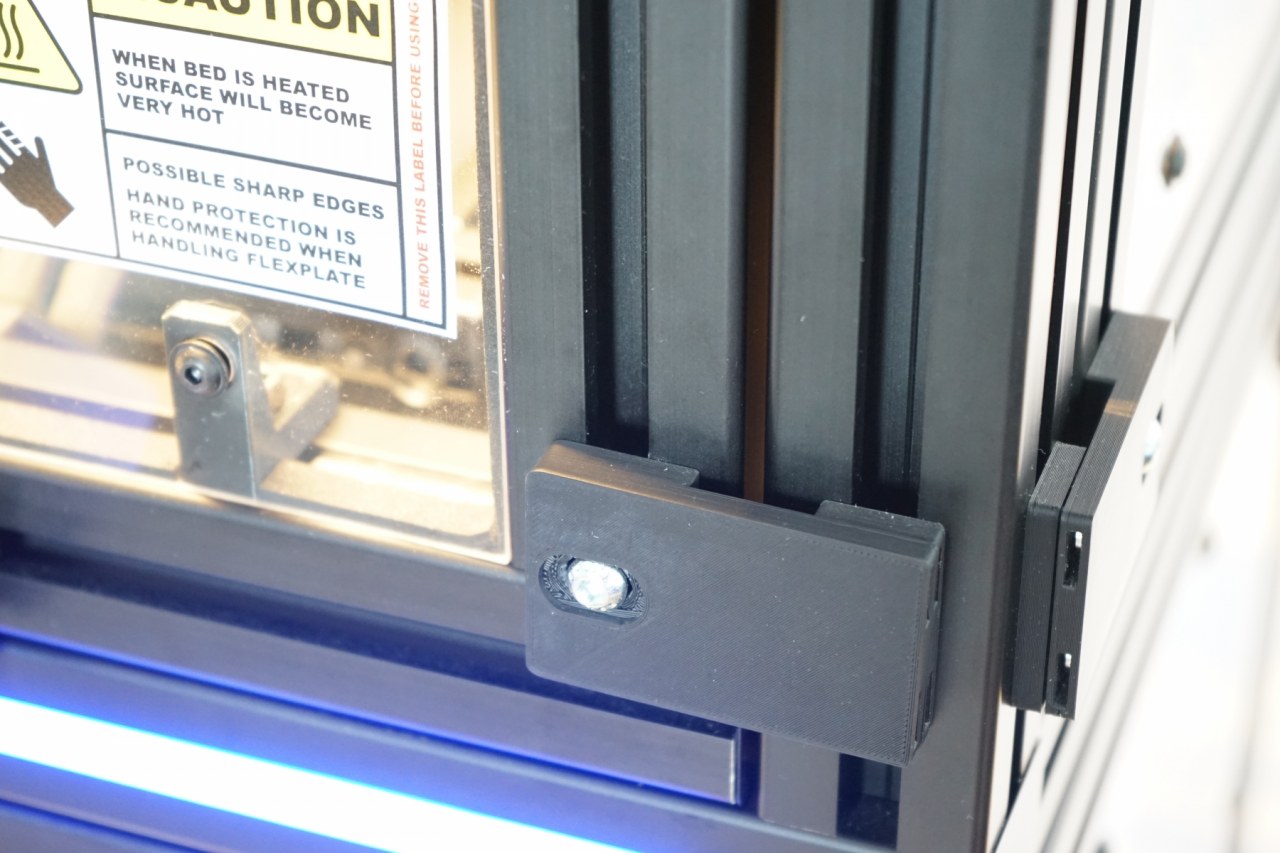

Für die sicherheitsrelevanten Komponenten wie Hammernutsteine M5, Plattenhalter und 3D-Drucker-Unterbodenstützen kam das PC-Filament von W2 Filaments zum Einsatz. Das amorphe thermoplastische Kunststoff basiert auf Makrolon-Granulat der Firma Covestro und zeichnet sich durch eine hohe Festigkeit und Schlagzähigkeit aus. Gleichzeitig hat es ein sehr geringes Gewicht und kann sowohl niedrigen als auch hohen Temperaturen bis ~112°C standhalten. Der Kunststoff eignet sich hervorragend, um temperaturbeständige und widerstandsfähige Komponenten für ein 3D-Drucker-Gehäuse zu drucken. Im 3D-Druckbereich eignet es sich aber auch optimal für Extruder-Anbauteile, die hohen Temperaturen standhalten müssen.

Misumi_Rack_75

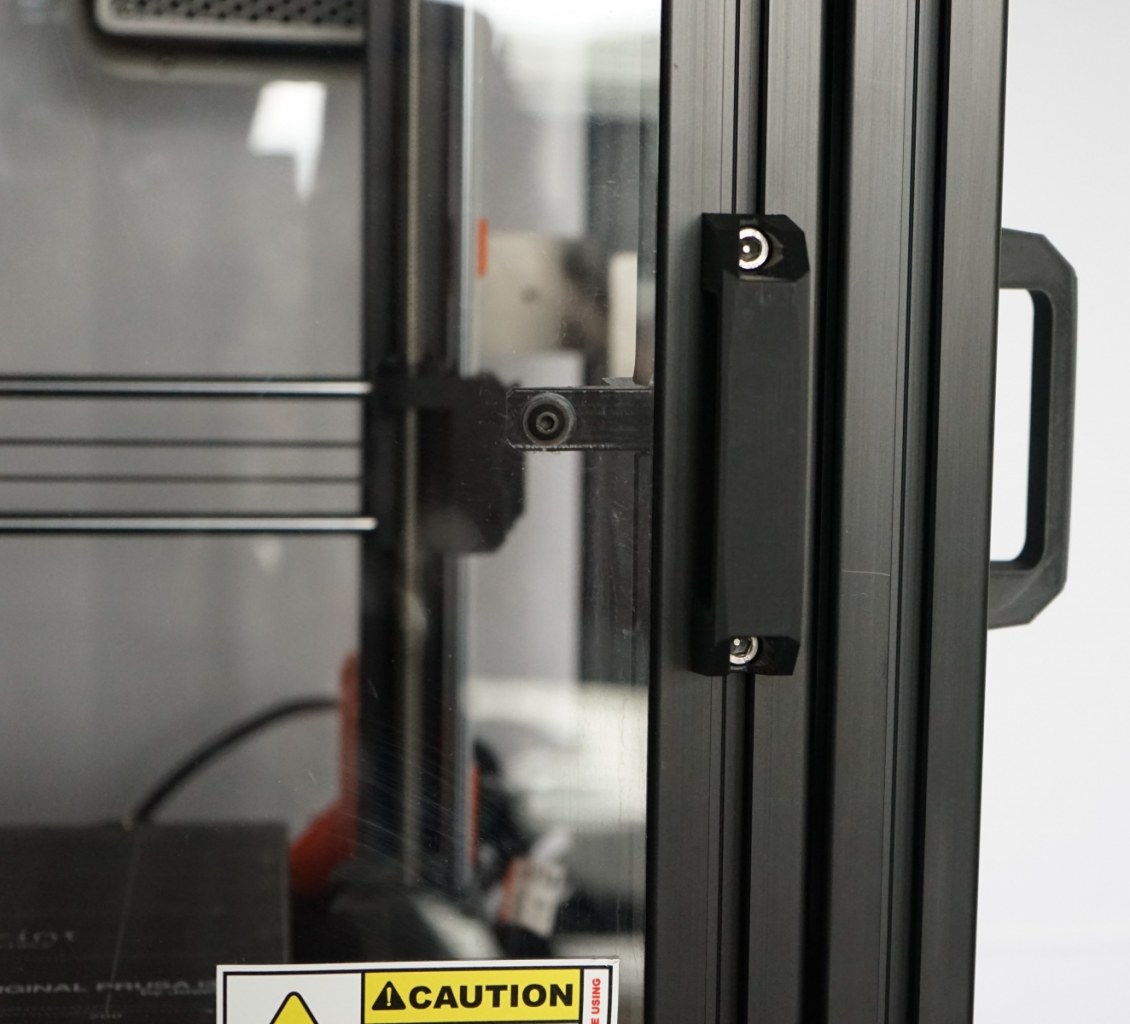

Türschließmechanismus mit PC-Filament von W2 Filaments

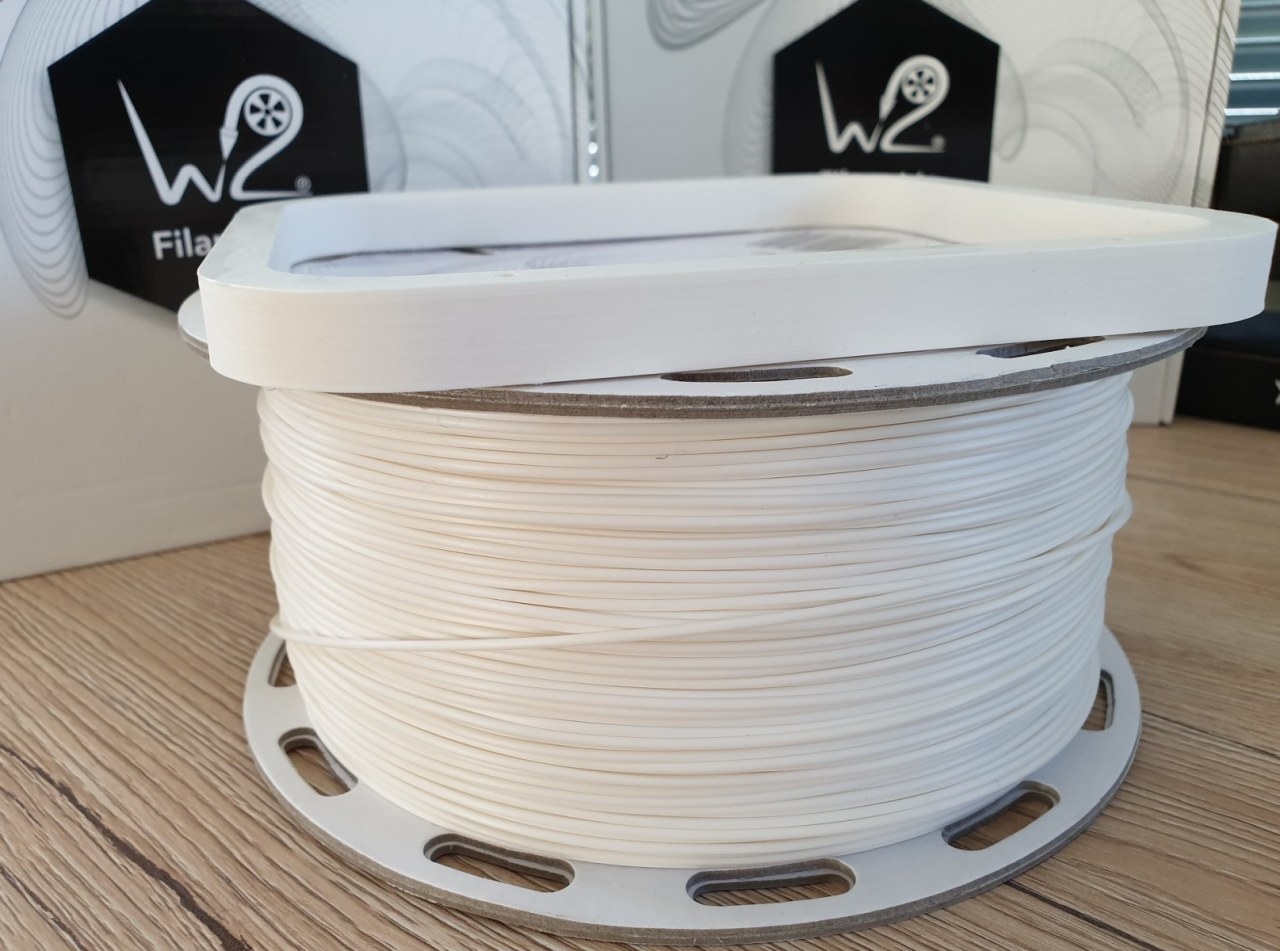

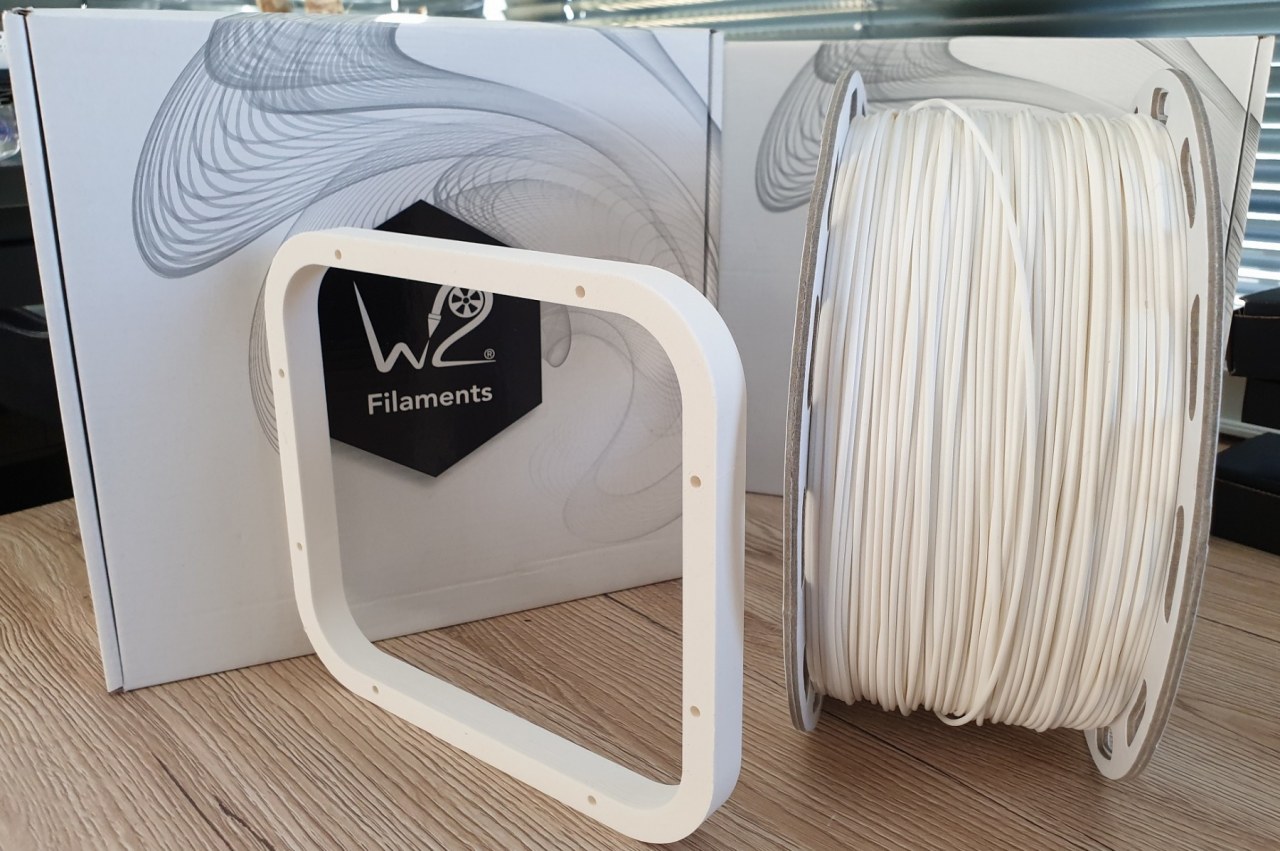

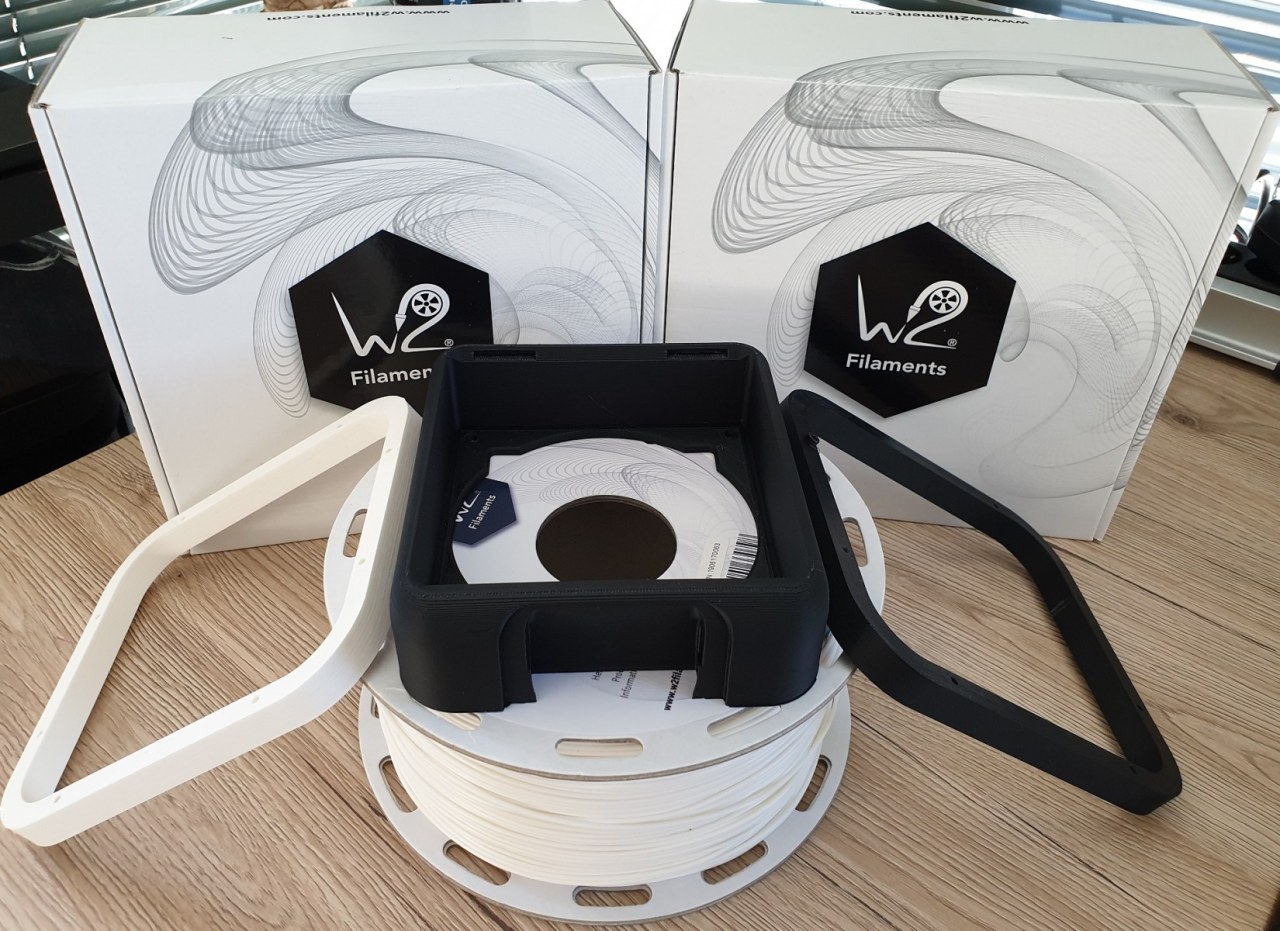

W2 Filaments ist relativ neu auf dem Markt, bietet seinen Kunden aber ein äußerst hochwertiges Material an. Das Filament wird in einer schlichten Verpackung ausgeliefert und eignet sich insbesondere für technisch anspruchsvolle Anwendungen. Die Filamentrolle befindet sich in einem widerverschließbaren Vakuumbeutel mit einem Päckchen Silica-Gel. Die Spule ist akkurat gewickelt und das Material weist kaum Durchmesserabweichungen auf.

Misumi_Rack_34

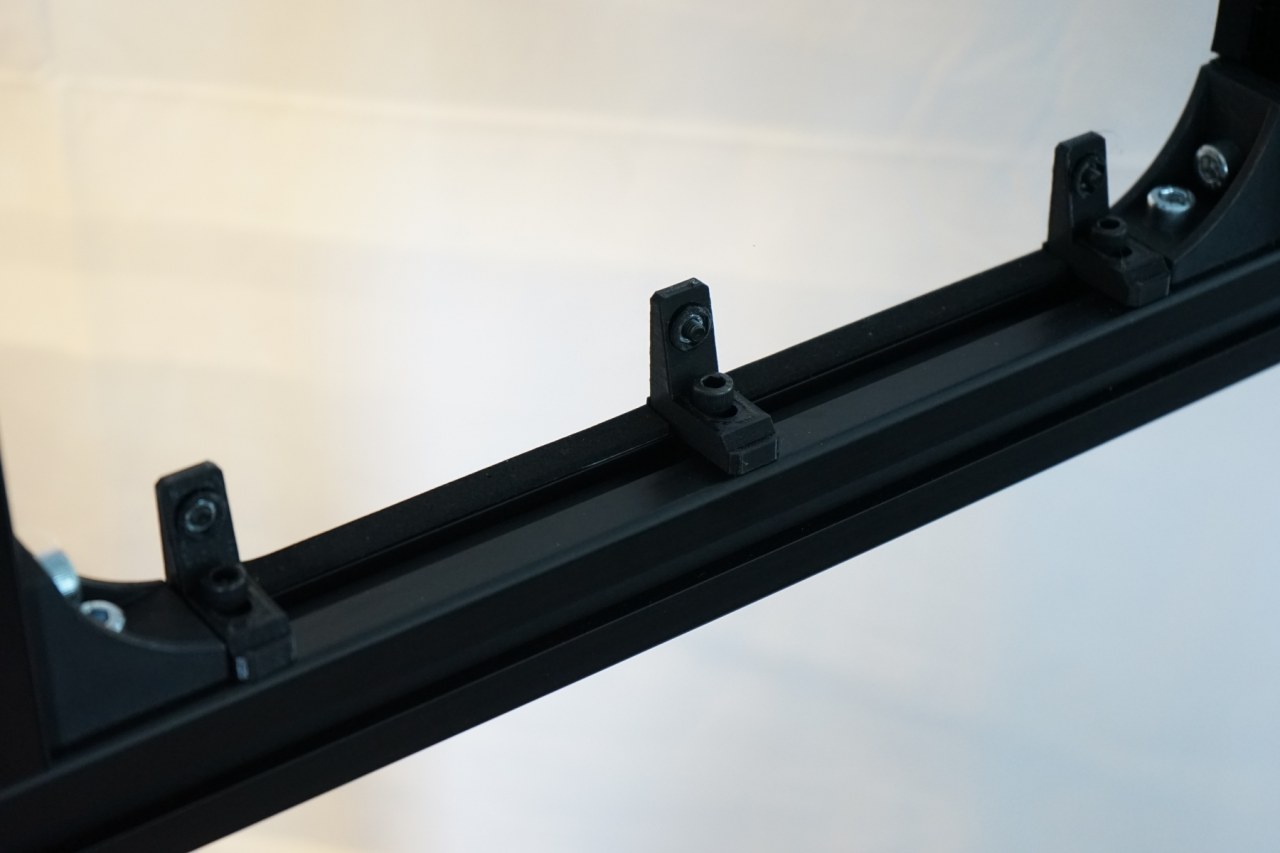

Plattenhalter mit PC-Filament von W2 Filaments

Polycarbonat nimmt aktiv Feuchtigkeit aus der Luft auf, weshalb das Material grundsätzlich an einem kühlen und trockenen Ort gelagert werden sollte. Wird das Filament in einem leicht feuchten Zustand verarbeitet, kann sich das auf die Materialeigenschaften aus. Polycarbonat neigt außerdem stark zu Warping. Ansonsten lässt sich das Filament in einem geschlossenen Bauraum und mit den richtigen Parametern sehr gut verarbeiten. Für gute Druckergebnisse ist die erste Schicht essenziell. Mit Druckgeschwindigkeiten unter 40mm/s  und ausgeschalteten Lüfter werden die besten Ergebnisse erzielt. Werden Überhänge mithilfe von Stützstrukturen gedruckt, sollte das Supportmaterial unmittelbar nach dem Druck entfernt werden. Zudem kann der Gap-Wert auf ca. 0.3mm erhöht werden. Mit der richtigen Balance zwischen Schichthöhe, Druckgeschwindigkeit und Drucktemperatur lässt sich das PC-Filament klasse verarbeiten. Für eine optimale Festigkeit sollten die gedruckten Bauteile nach dem Druck für 1-2 Stunden bei ca. 90-100°C in einem Backofen erhitzt oder zumindest für eine Weile im geschlossenen Bauraum gelassen werden. Dadurch werden unter anderem Spannungsrisse vermieden. Die folgenden Parameter lassen sich sowohl auf PC-Filament als auch auf ABS-Filament übertragen.

Parameter Wert
Infill Density/Pattern 20%/Grid
Layer Height 0.1-0.25 mm (Druckdüse mit 0.4mm)
Brim/Skirt Ja, bei größeren Objekten. Skirt sollte mindestens 5-15mm betragen.
Printing Temperature 250-280°C (Optimal: 255°C)
Build Plate Temperature 90-110°C (Optimal: 110°C mit Dimafix Klebestift)
Flow 100%
Retraction Distance 0.8 (Direct-Extruder)
Print Speed 10-40% (Optimal: 30mm/s)
Fan Speed Aus; Brückenventilatorgeschwindigkeit: 15%
Tipp: Um dem Material bei ausgeschaltetem Lüfter genügend Zeit zum Abkühlen zu geben, drucken wir üblicherweise ein weiteres Objekt mit gleicher Höhe.

W2 Filaments ist eine Marke der W2 Polymer GmbH und bietet seinen Kunden neben ausgezeichnetem Filament auch ein umfangreiches Dienstleistungspaket an. Kunden können beispielsweise selbstgedruckte Prüfkörper für Zug oder Schlagprüfungen einsenden um einen detaillierten Prüfbericht zu erhalten. Somit kann jeder für seine eigene Material – Druckerkombination die perfekten Druckeinstellungen finden. Mehr Informationen dazu gibt es auf der Herstellerwebseite.
